电动笼式单座调节阀 原理、特点与应用

在现代工业过程控制中，调节阀作为执行机构的核心部件，直接影响着系统的稳定性与能效。其中，电动笼式单座调节阀因其结构紧凑、调节精度高、泄漏等级优等特点，被广泛应用于石油、化工、电力、冶金等领域的流体控制系统中。本文将从结构原理、性能特点、选型要点及典型应用出发，系统介绍这一重要设备。

一、结构原理

电动笼式单座调节阀由电动执行机构与笼式单座阀体两大部分组成。电动执行机构接收4-20mA或0-10V等控制信号，通过电机驱动减速机构，将旋转运动转化为阀杆的直线位移，从而带动阀芯在笼套内上下移动，改变流通面积，实现对流量的连续调节。

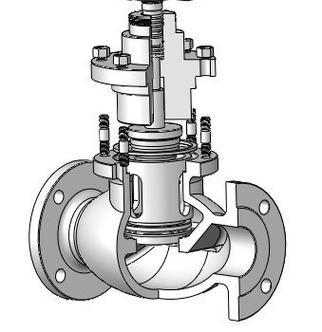

所谓“笼式”，是指阀体内装有一个圆柱形的笼套。笼套上开有特定形状的节流窗口，阀芯在笼套内滑动。这种结构不仅起到导向作用，还使流体在窗口处形成更稳定的流态，有效降低了振动和噪音。单座则指只有一个阀芯与阀座密封副，相比双座阀，其泄漏等级更容易达到高标准，常用于对切断要求较严的场合。

二、性能特点

1. 调节精度高：电动执行机构分辨率高，可精确控制阀芯位置。配合等百分比、线性等流量特性，满足不同工况的调节需求。
2. 泄漏等级优：单座密封配合笼式导向，通常可达ANSI Class IV甚至Class VI（软密封），适合需要严格切断的流程。
3. 稳定性好：笼套导向提供了良好的抗振性能，减小了阀芯侧向力，延长了使用寿命。
4. 流道设计灵活：通过更换不同窗口形状的笼套，可便实现流量特性的改变，而无需更换整个阀体。
5. 适应性强：适用于高温、高压、低温及腐蚀性介质，只需选用相应材质和密封形式。

三、选型要点

在选择电动笼式单座调节阀时，需重点考虑以下参数：

• 公称通径与压差：根据管道尺寸和最大/最小压差计算所需Cv值，避免阀门口径过大或过小。
• 流量特性：根据工艺对象选择等百分比、线性或快开特性。例如，系统压差变化较大时，宜选用等百分比特性。
• 执行机构推力：必须克服不平衡力、摩擦力及弹簧反力，确保阀门全关和全开。
• 材质与密封：根据介质温度、腐蚀性选择阀体、阀芯、笼套材质；密封形式可选金属硬密封或PTFE软密封。
• 附件配置：如定位器、手轮、限位开关、过载保护等，视自动化需求而定。

四、典型应用

1. 化工反应釜温度控制：通过调节蒸汽或冷却水流量，维持反应温度稳定。
2. 锅炉给水调节：在电站中，控制给水泵出口流量，保证汽包水位。
3. 石油管道流量调节：实现原油、天然气的平稳输送，减少水击。
4. 冶金高炉冷却水系统：精确控制各路冷却水流量，保护高炉安全。
5. 制药与食品行业：因泄漏等级高，常用于清洁介质和有毒介质的切换与调节。

五、维护与注意事项

为保证长期可靠运行，建议定期检查：

• 阀芯与笼套的磨损情况，必要时更换；
• 密封圈与填料函是否有泄漏；
• 电动执行机构的润滑与限位校验；
• 防止介质结晶或颗粒卡阻，可加装过滤器或冲洗装置。

电动笼式单座调节阀集电动执行的智能与笼式单座的密封于一体，是现代工业控制不可或缺的重要设备。正确选型、安装与维护，能够显著提升系统的控制品质和经济效益。
